Poolbau 2022/23
In diesem Artikel möchten wir die Entstehung unseres Pools dokumentieren.
Los geht es mit der Entscheidung einen Pool zu bauen, über die Planung bis zu den eigentlichen Bauarbeiten.
Los geht es mit der Entscheidung einen Pool zu bauen, über die Planung bis zu den eigentlichen Bauarbeiten.
In der Rohbauphase haben wir aktuell schon einiges an Material bewegt und verbaut.
Hier die Zahlen bis zum 22. Mai 2023
Hier die Zahlen bis zum 22. Mai 2023
72 cbm Erdaushub
470 kg Stahl
14 cbm Beton
472 Schalsteine
Die Zahlen beinhalten das Material für das Gesamtprojekt. Neben dem eigentlichen Pool umfasst dies auch das Pumpehaus (inkl. Pumpenkeller) und die Gestaltung des Poolumfeldes.
Die Entscheidung
Wir bauen einen Pool – jetzt endlich.
Die Entscheidung, einen festen Pool zu bauen, haben wir eigentlich schon kurz nach der Aufstellung unseres Intex Framepools im Jahr 2019 getroffen. Die Frage war nur wann. Nach der Auswinterung im Frühjahr 2022 haben sich am Intex Pool dann aber erste größere Schäden, in Form von Rost am Gestell, gezeigt, sodass die Entscheidung leichtfiel. Die doch deutlich gestiegenen Anschaffungskosten für einen weiteren Framepool, welcher dann ja auch nur eine begrenzte Lebensdauer hätte, haben das Vorhaben zusätzlich untermauert.
Das wir den Pool nutzen werden haben die letzten drei Jahre und rückblickend auch die Saison ´22 gezeigt. Trotz fehlender aktiver Beheizung und Wassertemperaturen von 22 °C (im Mittel), gab es kaum sonnige Tage wo nicht gebadet wurde.
Weitere Punkte, welche man in die Entscheidung zum eigenen Pool mit einbeziehen sollte, sind natürlich die generelle Machbarkeit. Hat man genug Platz im Garten, beziehungsweise bleibt vom Garten noch genug Platz übrig? Auch die finanziellen Aspekte sollte man berücksichtigen, neben den Kosten für den Bau sind natürlich, wie bei jedem Pool, auch die laufenden Kosten nicht zu vernachlässigen.
Das wir den Pool nutzen werden haben die letzten drei Jahre und rückblickend auch die Saison ´22 gezeigt. Trotz fehlender aktiver Beheizung und Wassertemperaturen von 22 °C (im Mittel), gab es kaum sonnige Tage wo nicht gebadet wurde.
Weitere Punkte, welche man in die Entscheidung zum eigenen Pool mit einbeziehen sollte, sind natürlich die generelle Machbarkeit. Hat man genug Platz im Garten, beziehungsweise bleibt vom Garten noch genug Platz übrig? Auch die finanziellen Aspekte sollte man berücksichtigen, neben den Kosten für den Bau sind natürlich, wie bei jedem Pool, auch die laufenden Kosten nicht zu vernachlässigen.
Planung
Ganz klassisch, im Sinne des Projektmanagement, begann unsere Planung mit einer umfangreichen Recherche. Neben verschiedenen technischen Fragen galt es auch baurechtliche sowie ästhetische Punkte aufzugreifen. Als hilfreicher Wissensspeicher erwies sich hier mehrfach das Poolpowershop-Forum, einschlägige Fachliteratur, Publikationen vom bsw sowie die Veröffentlichungen von Poolbauern und Beratern. Ergebnis der Recherche waren unzählige gespeicherte Fotos, Links zu interessanten Artikeln und entsprechende Notizen.
Aus den gesammelten Informationen entstanden dann über die heißen Sommermonate konkrete Pläne – stilecht wurde natürlich meist mit Badehose auf der Sonnenliege geplant.
Aus den gesammelten Informationen entstanden dann über die heißen Sommermonate konkrete Pläne – stilecht wurde natürlich meist mit Badehose auf der Sonnenliege geplant.
Recherchequellen
Frei zugängliche Quellen, welche wir oft genutzt haben und natürlich auch noch nutzen, sind über die folgenden Links zu erreichen.
-
Poolpowershop Forum
Internet Forum
Deutschlands größets Poolforum -
Christoph Saunus
Management & Consulting
Öffentlich bestellter und vereidigter Schwimmbad-Gutachter -
Pool Forum – Die Community
Facebook Gruppe
Alles rund um das Thema Pool im eigenen Garten -
bsw
Bundesverband Schwimmbad & Wellness e.V.
Der bsw erarbeitet u.A. praxisrelevante Richtlinien, Merkblätter, Checklisten und Broschüren, auch für privat genutze Pools. -
Poolbau und alles was dazu gehört
Facebook Gruppe
Poolplanung und Design von A bis Z
Literaturquellen
Neben den aufgeführten kostenlosen Publikationen, haben wir bei der Planung auch auf folgende Literatur zurück gegriffen.
-
Private Schwimmbäder
Taschenbuch
Anforderungen und Prüfung nach DIN EN 16582 und DIN EN 16713 -
Schwimmbäder
Buch (Gebundene Ausgabe)
Reihe begründet von Günter Zimmermann. (Schadenfreies Bauen) -
Chemie für den Badebetrieb
Taschenbuch
Der Plan
Eigentlich steht die Überschrift nur als Synonym für gefühlt 1000 Pläne. Denn kaum denkt man, man hat sich für eine entsprechende Ausführung entschieden, kommen neue Ideen oder Fakten ins Spiel und es wird wieder umgeplant.
Geplant haben wir einen Pool und zwar in der Größe 4 x 8 m und circa 145 cm Wasserstand. An der Größe wird sich auch nichts mehr ändern, da wir im Moment ein wunderschönes Loch im Garten haben, worin eine 4,5 x 8,5 m messende Bodenplatte aus Beton liegt. Auch die Höhe der Seitenwände und damit der spätere Wasserstand ist fix, andernfalls würden sich im Garten unschöne Stufen zu Terrasse und Gartenhaus ergeben.
250 Betonschalsteine, zum Errichten der Seitenwände, stehen auch schon bereit. Mehr war im Dezember nicht mehr lieferbar, sodass wir den Rest mit der ersten Ladung Zement anliefern lassen. In Summe werden 400 Steine benötigt. Welche mit Beton und Stahlbewehrung verfüllt werden.
CAD Rendering
-
Skimmer-Seite
- Zwei High-Level-Skimmer gruppiert verrohrt in 63 mm
- Bodenablauf verrohrt in 63 mm
Zwei Einlaufdüsen unter den Skimmern gruppiert verrohrt - Eine Einlaufdüse in der Treppe (genaue Position noch offen)
- Messwasserentnahmestelle und Temperaturfühler zwischen den Skimmern 25 cm unter Wasserspiegel
-
Draufsicht
Treppe mit integrierter Sitzbank. -
ELD-Seite
- Zwei Einlaufdüsen 25 cm unter Wasserspiegel gruppiert verrohrt
- Zwei Einlaufdüsen 30 cm über Boden gruppiert verrohrt
Wie in den CAD Ansichten zu erkennen, verzichten wir auf eine Poolleiter und integrieren eine Treppe mit Sitzbank. Die Tritt und Sitzflächen möchten wir farblich grau absetzen, der Rest vom Pool wird mit einer sandfarbenen Folie ausgekleidet.
Technik
Im Pool sollen 7 Einlaufdüsen, zwei Skimmer und ein Bodenablauf verbaut werden. Die 8. ELD zwischen den Skimmern, fungiert als Messwasserentnahmestelle und bietet Platz für einen Temperaturfühler. Eine ELD findet Platz in der Treppe, diese ist separat angeschlossen. Alle weiteren Einlaufdüsen sind in drei Gruppen zusammen gefasst, welche getrennt zum Pumpenbunker geführt werden. Im normalen Filterbetrieb soll mit einer „Kombiwalze“ gearbeitet werden. Hierbei sind die unteren Düsen gegenüber vom Skimmer nicht aktiv.
Bei den Skimmern haben wir uns für einen High-Level-Skimmer von BWT entschieden. Entgegen dem Motto der 1000 Pläne, wird sich hier auch nichts mehr ändern, da die Skimmer die erste Anschaffung für den neuen Pool waren. Gab im September 2022 hier einfach ein unschlagbar gutes Angebot. Aber auch ohne das Angebot, wäre es auf jeden Fall ein High-Level-Skimmer geworden. Der hohe Wasserstand und damit die kleine Kante zum Beckenrandstein, gefällt mir einfach.
Überblick
-
Becken, gemauert aus 24er Betonschalsteinen, 4 x 8 x 1,5 m
-
Folienauskleidung mit ELBE SBG150 Supra Schwimmbadfolie in der Farbe Sand und auf den Trittflächen mit Silkaplan WP 3150-16RE in schiefergrau
-
Zwei BWT High-Level Skimmer in der Farbe Sand
-
7 Astral Pool Multiflow Einlaufdüsen in der Farbe Sand
-
BWT Bodenablauf in der Farbe Sand
-
Verrohrung saugseitig in 63 mm und druckseitig in 50 mm
Rohbau
Der Rohbau ist Abstand der aufwändigste Abschnitt beim Poolbau.
Bodenplatte
Die 4,5 x 8,5 m große Bodenplatte ist 18 cm stark und doppelt mit Q188 bewehrt. Der vertikale Bewerungsanschluss für die Seitenwände ist direkt mit eingegossen.
-
Vorbereitete Schalung
-
Bewehrung Bodenplatte
-
Betonpumpe
-
Beton einpumpen
-
Nivellieren
-
Frische Bodenplatte
Winterschäden und Schalsteine
Über den Winter ist etwas Erde/Lehm abgebrochen und in die Baugrube gestürzt. Wobei „etwas“ dann doch 40 Schubkarren waren. Die Seiten der Grube vor dem Winter mit Folie abzudecken, wäre sicherlich einfacher gewesen. Aber naßen und klebrigen Lehm zu schaufeln ist genau das Richtige, um nach dem Winter wieder warm zu werden.
Die ersten 250 Schalsteine haben wir über eine Rutsche in die Grube verbracht. Meine zwei netten Nachbarn haben die Steine mit der Schubkarre angefahren und ich hab sie in der Grube aufgestapelt. 5,5 t sind so an einem Samstagnachmittag durch meine Hände (Arme, Beine, Körper, sowie Stellen von denen ich gar nicht wusste das ich sie habe…) gegangen.
-
Baugrube wieder hergestellt
Über eine Rampe (vorne) habe ich den Lehm per Schubkarre aus der Grube gefahren. Allerdings war es meist regnerisch und die Bohlen eher Glatt. Lehm unter den Solen macht die Rutschpartie dann perfekt. -
Mario an der Steinerutsche
60 mal mit der Schubkarre, mit je 5 Steinen (>100 kg), in die Grube zu fahren hört sich schon nicht toll an und ist es wahrscheinlich auch nicht. Die Lösung mit der Rutsche war da wesentlich angenehmer. Ab und zu ein bisschen Wasser auf die Rutsche gekippt und die Steine sind von selbst in die Grube gerutscht. -
Schalsteine stapeln
Durch die Böcke konten auch unten die Steine ergonomisch in Empfang genommen werden. Ein Knochenjob war es denoch.
Kimmschicht
Die Kimmschicht, also die erste Reihe Steine auf der Bodenplatte, habe ich in Mörtel gesetzt. So ist eine exakte Ausrichtung der Steine möglich. Los ging es mit den Ecken, welche per Laser eingemessen wurden. Über die Ecksteine konnte dann eine Schnurr gespannt werden um die „inneren“ Steine daran auszurichten.
Um mit der Vertikalbewehrung, welche ja in der Bodenplatte eingegossen ist, nicht durcheinander zu kommen, habe ich im Vorfeld einen Setzplan angefertigt. Im CAD lassen sich die Schalsteine doch leichter hin und her schieben, wie in der Praxis. Entstanden ist so ein Plan für die Kimmschicht, welcher auch für alle weiteren ungeraden Schichten passt und einer für die geraden Schichten.
Bewehrung und zweite Schicht
Nachdem die Kimmschicht gesetzt war konnte die Vertikalbewehrung verlängert werden. Hier haben ich 70 cm lange Eisen angeschweißt. Auch wurde eine Horizontalbewehrung in die erste Steinreihe eingelegt. Da ich sowieso einmal beim Schweißen war, haben ich diese direkt mit verschweißt.
-
Biegemaschiene mit Spanngurt fixiert
-
60 Eisen anschweißen…
-
Einfacher E-Hand Inverter und eine Grip-Zange – mehr braucht es nicht
Einbauteile und dritte Schicht
Nachdem die Kimmschicht gesetzt war konnte die Vertikalbewehrung verlängert werden. Hier haben ich 70 cm lange Eisen angeschweißt. Auch wurde eine Horizontalbewehrung in die erste Steinreihe eingelegt. Da ich sowieso einmal beim Schweißen war, haben ich diese direkt mit verschweißt.
-
Montage der Wanddurchführungen
-
Von Oben
-
Eingeschalte Wanddurchführung
Um die Mauerdurchführungen von Astral Pool einfach ausrichten zu können habe ich einen Schalungsadapter konstruiert und gedruckt, mit diesem ließen sich die Mauerdurchführungen schnell und exakt fixieren. Mehr dazu im eigenen Artikel.
Schalungsadapter für Astral Pool Mauerdurchführung
Verfüllen der Schalsteine
Den Beton für die Wände mischen wir vor Ort in der Mischmaschine und bringen ihn per Schubkarre in die Schalsteine. Vor dieser Arbeit hatte ich etwas Angst, da ich den Aufwand nur schwer abschätzen konnte. Im Nachhinein muss ich sagen, dass ich mir das alles viel zu kompliziert vorgestellt habe. An zwei Tagen haben wir etwas über 2 cbm Beton gemischt und eingebracht und das mit minimaler Man- und Womenpower 😉
Angefangen habe ich allein am Freitagnachmittag, Mischen, Fahren, Einfüllen, Verdichten, und wieder von vorne). Nach ein paar Mischmaschinen kam meine bessere Hälfte zur Hilfe und kurz darauf auch unser netter Nachbar. Zu Dritt lief das dann wie am Schnürchen. Ein Mann an der Mischmaschine, eine Frau an der Schubkarre und ich mit Rüttelflasche in der Grube. Nach einer langen und einer kurzen Wand haben wir dann Feierabend gemacht. Verfüllt haben wir die Wände über eine Schaltafel, auf welche von außerhalb der Grube der Beton abgekippt werden konnte.
Am Samstag ging es dann um 9 Uhr weiter. Da wir die hintere Wand allerdings nur über eine Rampe per Schubkarre erreichen konnten, wurde die Besetzung nochmal angepasst. Ein Freund übernahm die Schubkarre und Katrin unterstützt mich mit Kelle und Schaufel beim Einfüllen. Kurz vor 11 Uhr waren dann alle 4 Wände mit Beton gefüllt und es ging ans Reinigen der Arbeitsgeräte. So kam es dann auch, dass es das Feierabendbier schon vor dem Mittag gab.
Die nächsten drei Reihen werden wir an einem Tag verfüllen. So spart man sich auch einmal das Reinigen der Geräte, sowie die Vorbereitung.
Auch wenn für die kompletten Wände inklusive der Treppe über 6 cbm Beton und damit gut eine Ladung eines Fahrmischers benötigt werden, habe ich mich dagegen entschieden. Denn um den Beton in die Schalsteine zu bekommen, bräuchten wir eine große Pumpe (die kleine 24 m Pumpe, war schon bei der Bodenplatte Grenzwertig bzg. der Ausladung), welche natürlich entsprechend teuer ist.
Setzen der nächsten Schichten
Nach dem Verfüllen der ersten drei Schichten haben wir angefangen eine Bitumenbeschichtung aufzutragen, dies ging jetzt jetzt noch von Innen und niemand musste außen in der engen Baugrube im Schlamm arbeiten. Gleiches trifft auf die Verrohrung der unteren Einlaufdüsen zu. Weiter ging es dann mit dem Verlängern der vertikalen Bewehrung. Hier habe ich die Eisen wieder angeschweißt. Das Setzen der weiteren Steine ist durch die langen Eisen nun allerdings kein Zucker schlecken mehr. Dem zu Gut kommt jedoch die Routine, sodass es Letzen Endes doch recht zügig voran ging. Aussparungen in den Steinen für die beiden geplanten Unterwasserscheinwerfer, die oberen Einlaufdüsen gegenüber der Skimmer und die Messwasserentnahmestelle habe ich vor dem Setzen vorbereitet.
-
Verlängern der Bewehrung
-
Setzen der 5ten Reihe
-
Meine Lieblingswerkzeuge
Verfüllen Teil 2
Das Befüllen der nun 1,5 m hohen Mauer, welche an zwei Seiten auch deutlich über dem Geländeniveau lag, war nicht ganz so leicht wie bei den ersten drei Reihen. Auch der zusätzliche Arbeitsschritt, den Beton am Beckenkopf sauber abzuziehen, darf man bei der Zeitplanung nicht unterschätzen. Unterm Strich waren wir nicht zu flink, wie beim ersten Einsatz.
Angefangen haben wir 8 Uhr mit einem fünfköpfigen Team. Helmut hat unermüdlich die Mischmaschine gefüttert, verbraucht haben wir knapp eine Tonne Zement und vier Tonnen Kies. Torsten hat den Transport übernommen und den angemischten Beton, per Schubkarre, von der Mischmaschine zum Pool gefahren. Janko war für das Umsetzen der Auffahrrampen sowie für das Entladen/Verteilen zuständig. Ich habe beim Verteilen unterstützt, den Beton eingerüttelt und abgezogen. Katrin hat die Kaffee- und Essensversorgung übernommen. Fertig waren wir halb 4.
Angefangen haben wir 8 Uhr mit einem fünfköpfigen Team. Helmut hat unermüdlich die Mischmaschine gefüttert, verbraucht haben wir knapp eine Tonne Zement und vier Tonnen Kies. Torsten hat den Transport übernommen und den angemischten Beton, per Schubkarre, von der Mischmaschine zum Pool gefahren. Janko war für das Umsetzen der Auffahrrampen sowie für das Entladen/Verteilen zuständig. Ich habe beim Verteilen unterstützt, den Beton eingerüttelt und abgezogen. Katrin hat die Kaffee- und Essensversorgung übernommen. Fertig waren wir halb 4.
-
Befüllen per Schubkarre
-
… und die Details per Eimer
-
Vorbereitung der Rampe
Fertigstellung des Beckenkörpers
[location]
Abzüglich der Winterpause, vom 15. November 2022 bis 20. Februar 2023, sind nun 100 Tage vergangen, seit dem der Bagger in den Garten gefahren ist und die Baugrube ausgehoben wurde.
Mit Unterstützung von Freunden und Verwandten wurde in diesen 100 Tagen einiges bewegt. Die Fertigstellung des Beckenkörpers, am 13. Mai 2023, stellt für mich einen wichtigen Meilenstein dar. Dies will ich zum Anlass nehmen um mich nochmal bei allen bisherigen Helfern und Unterstützern zu bedanken.
Mit Unterstützung von Freunden und Verwandten wurde in diesen 100 Tagen einiges bewegt. Die Fertigstellung des Beckenkörpers, am 13. Mai 2023, stellt für mich einen wichtigen Meilenstein dar. Dies will ich zum Anlass nehmen um mich nochmal bei allen bisherigen Helfern und Unterstützern zu bedanken.
Montage der Skimmer
Die beiden BWT High Level Skimmer wurden nach der Fertigstellung des Beckenkörpers eingebaut. Zum einen wollte ich hier einen faserverstärkten Beton nutzen und ich hatte Angst, dass wir die Skimmer beim Verfüllen der Wände beschädigen.
Um die Skimmer exakt ausrichten zu können habe ich sie auf eine ausreichend große Platte geschraubt und diese dann mit Zwingen an der Poolwand ausgerichtet und fixiert. Im unterem Bereich sind zudem noch Dübel gesetzt. An der zum Becken abgewandten Seite ist die Aussparung in der Mauer mit einer geteilten Schalung verschlossen, welche ebenfalls mit den Zwingen fixiert wird. Ausgegossen wurde mit einem Glasfaserverstärkten Beton mit maximaler Korngröße von 8 mm. Über den Skimmern sitzt die mitgelieferte Edelstahl-Bewehrung, eingebettet Polymerzement.
Um die Skimmer exakt ausrichten zu können habe ich sie auf eine ausreichend große Platte geschraubt und diese dann mit Zwingen an der Poolwand ausgerichtet und fixiert. Im unterem Bereich sind zudem noch Dübel gesetzt. An der zum Becken abgewandten Seite ist die Aussparung in der Mauer mit einer geteilten Schalung verschlossen, welche ebenfalls mit den Zwingen fixiert wird. Ausgegossen wurde mit einem Glasfaserverstärkten Beton mit maximaler Korngröße von 8 mm. Über den Skimmern sitzt die mitgelieferte Edelstahl-Bewehrung, eingebettet Polymerzement.
Treppe
Um die etwas komplexere Form der Treppe vom CAD Modell in die Praxis zu überführen war zuerst einmal eine Zeichnung erforderlich. Anhand dieser konnte dann mit Zollstock und Baustellenwinkel der Grundriss in den Pool übertragen werden.
-
CAD Ansicht der Treppe
-
Baustellenzeichnung der Treppe
-
Zuschnitt der ersten Schicht

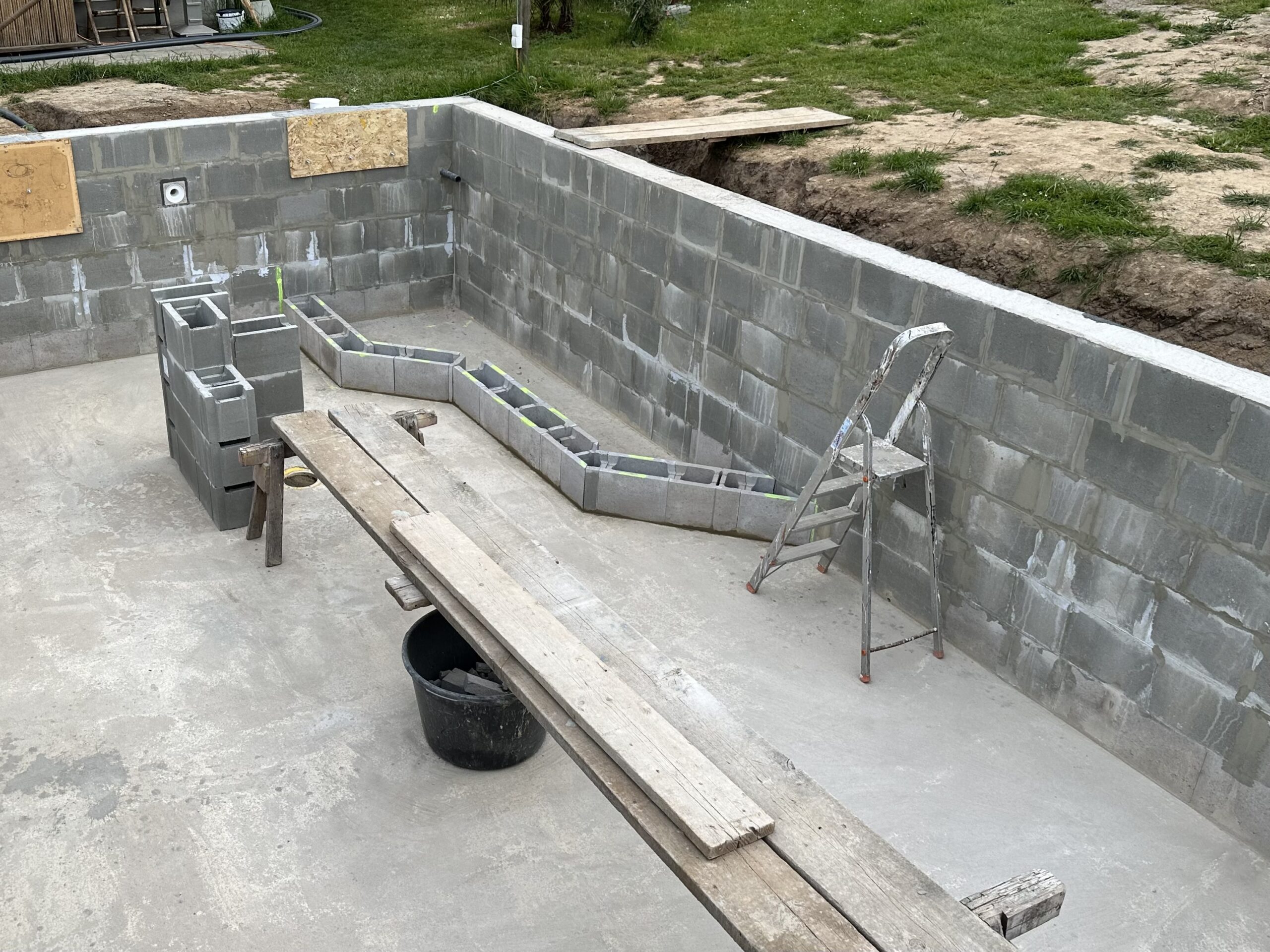

So sieht es aktuell aus
Skimmer sind eingebaut, erste Steine für die Treppe sind gesetzt und die Baugrube wird von außen verfüllt.
… Artikel wird fortgesetzt.
